屬具產品重要部件配置

● 液壓系統方面：油馬達，閥及其它關鍵液壓元件均採用原裝進口液壓產品;密封件均採用NOK進口產品;高壓膠管採用錐面密封的高性能膠管，質量安全可靠。
● 結構件方面：迴轉支承採用大模數迴轉支承，其承載能力更強;蝸輪和蜗杆採用漸開線的齒形，既可提高效率，降低熱損失，又可實現自鎖功能;主要零部件採用高強度板拼焊而成，結構強度安全可靠。
● 機械性能方面：可實現推出/收回，夾緊/張開和360°雙向旋轉功能，本產品設計有電液換向閥，附加1組油路即可滿足使用要求。
● 適用範圍：可安全，高效的對碼放在托盤上的袋裝貨物進行叉取，搬運，並旋轉180°將袋裝貨物推出至指定位置，回收托盤，廣泛適用於化工，食品，包裝，物流等行業。

視頻地址：v.youku.com/v_show/id_XNjk5NTYyMDUy.html

主要參數介紹

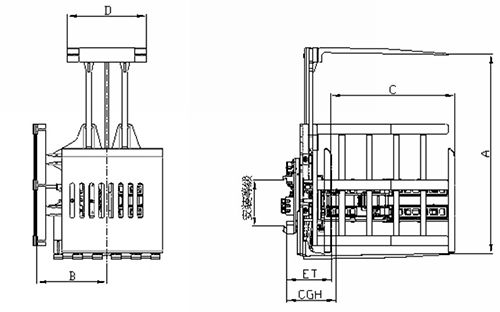

承載能力@載荷中心 kg@mm 1500@600 1500@600
型號   XT15G-B1 T15G-B2
夾持範圍A mm 850-1500 1100-2000
調整範圍B mm 550-700 550-700
推出行程C mm 1270 1270
自重 kg 1370 1570
失載距ET mm 460 460
水平重心CGH mm 510 510
貨叉間距D mm 760 760
適配堆高機 t 3-4.5 3-4.5

注：
1. 實際的堆高機/屬具綜合承載能力請從堆高機廠方獲得。
2. 匹配該屬具，堆高機需要增加1組附加油路。

型號 壓力值 流量值（L/min）
（Bar） 推出動作 旋轉動作 夾緊動作
最大 最小 推薦 最大 最小 推薦 最大 最小 推薦 最大
XT**G 160 15 26 38 19 38 57 15 38 40

流量及壓力要求

型號 轉速 扭矩
XT**G 5.2r/min@57L/min 9000N·m@160Bar
