屬具產品重要部件配置
1. 液壓系統方面：在旋轉油路上採用雙向液壓鎖，以實現雙向液壓自鎖，確保工作時的安全，在每個油缸上增加了液控單向閥，以實現長時間保壓。馬達、閥及密封件均採用原裝進口產品；高壓膠管採用錐面密封的高性能膠管。
2. 結構件方面：迴轉支承採用大模數迴轉支承，其承載能力更強；渦輪和渦桿採用漸開線齒輪，既可提高效率，降低熱損失，又可實現自鎖功能。
3. 機械性能方面：可實現360°旋轉，夾臂體採用合金高強度結構鋼板焊接而成，確保工作狀態夾臂的強度和避免衝擊載荷的破壞。
4. 適用範圍：適用於各種造紙、包裝、印刷等行業對各類紙捲進行高效、無破損的搬運與堆垛作業。
.jpg)

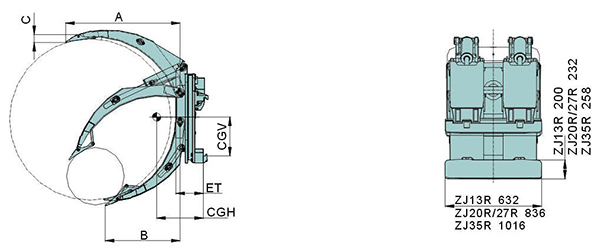

短臂固定式主要參數介紹
|
型號 |
承載能力 |
安裝 |
適配堆高機 |
張臂範圍 |
長臂長A |
短臂長B |
臂厚C |
垂直重心 CGV |
水平重心 |
失載距 |
自重 |
|
ZJ10R-A1 |
1000@1600 |
Ⅱ |
1-2.5t |
560-1600 |
993 |
675 |
45 |
330 |
290 |
135 |
420 |
|
ZJ11R-A1 |
1100@1500 |
Ⅱ |
1-2.5t |
450-1500 |
890 |
640 |
45 |
330 |
300 |
135 |
400 |
|
ZJ12R-A1 |
1200@1300 |
Ⅱ |
1-2.5t |
410-1300 |
858 |
570 |
45 |
340 |
255 |
135 |
342 |
|
ZJ13R-A1 |
1300@1150 |
Ⅱ |
1-2.5t |
330-1150 |
745 |
535 |
45 |
335 |
250 |
135 |
325 |
|
ZJ20R-A1 |
2000@1400 |
Ⅱ |
2-2.5t |
500-1400 |
980 |
665 |
50 |
340 |
405 |
240 |
710 |
|
ZJ20R-A3 |
2000@1340 |
Ⅱ |
2-2.5t |
630-1340 |
875 |
655 |
50 |
340 |
325 |
240 |
680 |
|
ZJ20R-A5 |
2000@1600 |
Ⅱ |
2-2.5t |
600-1600 |
1075 |
740 |
50 |
350 |
385 |
240 |
850 |
|
ZJ20R-A7 |
1700@1830 |
Ⅱ |
2-2.5t |
680-1830 |
1225 |
815 |
50 |
405 |
373 |
240 |
895 |
|
ZJ20R-A9 |
2000@1520 |
Ⅱ |
2-2.5t |
630-1520 |
1010 |
685 |
50 |
350 |
350 |
240 |
740 |
|
ZJ20R-A13 |
2000@1350 |
Ⅱ |
2-2.5t |
690-1350 |
920 |
652 |
50 |
340 |
300 |
240 |
740 |
|
ZJ13R-B1 |
1300@1150 |
Ⅲ |
3-4.5t |
330-1150 |
745 |
535 |
45 |
335 |
250 |
135 |
325 |
|
ZJ20R-B1 |
2000@1400 |
Ⅲ |
3-4.5t |
500-1400 |
980 |
665 |
50 |
340 |
405 |
240 |
710 |
|
ZJ20R-B3 |
2000@1340 |
Ⅲ |
3-4.5t |
630-1340 |
875 |
655 |
50 |
340 |
325 |
240 |
680 |
|
ZJ20R-B5 |
2000@1600 |
Ⅲ |
3-4.5t |
600-1600 |
1075 |
740 |
50 |
350 |
385 |
240 |
850 |
|
ZJ20R-B7 |
1700@1830 |
Ⅲ |
3-4.5t |
680-1830 |
1225 |
815 |
50 |
405 |
373 |
240 |
895 |
|
ZJ20R-B9 |
2000@1520 |
Ⅲ |
3-4.5t |
630-1520 |
1010 |
685 |
50 |
350 |
350 |
240 |
740 |
|
ZJ20R-B13 |
2000@1350 |
Ⅲ |
3-4.5t |
690-1350 |
920 |
652 |
50 |
340 |
300 |
240 |
740 |
|
ZJ20R-B15 |
1700@1830 |
Ⅲ |
3-4.5t |
680-1830 |
1225 |
815 |
50 |
405 |
380 |
240 |
925 |
|
ZJ27R-B1 |
2700@1400 |
III |
3-4.5t |
500-1400 |
980 |
665 |
50 |
460 |
290 |
213 |
814 |
|
ZJ27R-B3 |
2700@1340 |
III |
3-4.5t |
630-1340 |
875 |
655 |
50 |
502 |
276 |
213 |
795 |
|
ZJ27R-B5 |
2700@1600 |
III |
3-4.5t |
600-1600 |
1075 |
740 |
50 |
516 |
314 |
213 |
878 |
