屬具產品重要部件配置

1. 液壓系統方面：在旋轉油路上採用雙向液壓鎖，以實現雙向液壓自鎖，確保工作時的安全；馬達、閥及密封件均採用原裝進口產品；高壓膠管採用錐面密封的高性能膠管。
2. 結構件方面：迴轉支承採用大模數迴轉軸承，其承載能力更強；蝸輪和蜗杆採用漸開線的齒形，既可提高效率、降低熱損失，又可實現自鎖功能。
3. 機械性能方面：該屬具可實現360°雙向旋轉功能，附加一組油路即可滿足要求；可直接使用標準貨叉，無需改裝。
4. 適用範圍：廣泛應用於食品、自動化生產、化工、物品回收、冶煉鑄造等行業，以及任何需要對料斗或箱子進行旋轉傾翻及攪拌場合，可以進行貨物的快速翻轉或轉換，然後立即連貫的將貨叉回復到原來的位置。

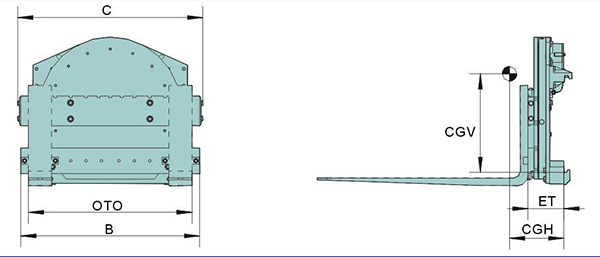

主要參數介紹

型號

承載能力

@載荷中心

(Kg@mm)

安裝

等級

(叉車

/貨叉)

適配叉車



(t)

貨叉可調最大寬度

(mm)

總寬

C

(mm)

橫樑寬度

B

(mm)

自重



(Kg)

失載距

ET

(mm)

水準重心

CGH

(mm)

XZ17J-A1

1700@500

Ⅱ/Ⅱ

1-2.5t

712

840

815

180

128

68

XZ22J-A1

2200@500

Ⅱ/Ⅱ

2-2.5t

1043

1180

1145

350

189

125

XZ22J-A2

2200@500

Ⅱ/Ⅱ

2-2.5t

840

975

942

340

189

125

XZ22J-A3

2200@500

Ⅱ/Ⅱ

2-2.5t

713

840

815

335

189

125

XZ22J-B1

2200@500

Ⅲ/Ⅱ

3-4.5t

840

970

942

345

189

125

XZ30J-B1

3000@500

Ⅲ/Ⅲ

3-4.5t

1062

1180

1145

360

202

125

XZ30J-B2

3000@500

Ⅲ/Ⅲ

3-4.5t

1292

1410

1375

380

202

125

XZ30J-B3

3000@500

Ⅲ/Ⅱ

3-4.5t

1065

1180

1145

360

202

125

XZ35J-B1

3500@500

Ⅲ/Ⅲ

3-4.5t

1135

1275

1240

376

207

136

XZ35J-B2

3500@500

Ⅲ/Ⅲ

3-4.5t

925

1100

1065

380

207

135

XZ35J-B3

3500@500

 Ⅲ/Ⅲ

 3-4.5t

 1500

 1633

 1600

 470

 207

 138

XZ60J-C1

5400@500

Ⅳ/Ⅳ

5-7t

1470

1585

1550

565

233

139

XZ60J-C2

5400@500

Ⅳ/Ⅲ

5-7t

985

1100

1065

509

233

139

XZ60J-C3

5400@500

Ⅳ/Ⅲ

5-7t

1445

1560

1525

565

233

139

XZ60J-C4

5400@500

 Ⅳ/Ⅳ

 5-7t

 1462

 1735

 1700

 670

 233

 139

注：
1. 實際的堆高機屬具綜合承載能力請從堆高機廠方獲得。
2. 可根據用戶需要加配貨叉。請注意貨叉本身的承載能力。
3. 要求堆高機需增加1組附加油路。
4. 旋轉器所配貨叉必須正確加焊中鉤，旋轉器整機出廠時均附帶中鉤。

流量及壓力要求

型號 壓力值（Bar） 流量值（L/min）
旋轉動作
最小 最大 最小 推薦 最大
XZ17J 35 160 19 26 38
XZ22/30/35J 35 160 19 38 57
XZ60J 35 180 19 38 57

旋轉扭矩參數

型號 轉速 扭矩
XZ17J 7.5r/min@38L/min 4200N.m@160Bar
XZ22/30/35J 5.2r/min@57L/min 9000N.m@160Bar
XZ60J 4.1r/min@57L/min 11000N.m@160Bar
