屬具產品重要部件配置

1. 液壓系統方面：推出油缸採用活塞缸形式，結構簡單，便於加工、維修；密封件全部採用NOK系列產品，質量可靠；溢流閥採用原裝進口閥芯，高壓膠管採用高性能進口膠管。
2. 結構件方面：叉板及連接板採用高強度板材，可以滿足使用要求。
3. 機械性能方面：通過溢流閥控制兩組油缸，實現貨物的推出、拉回動作，視野良好。

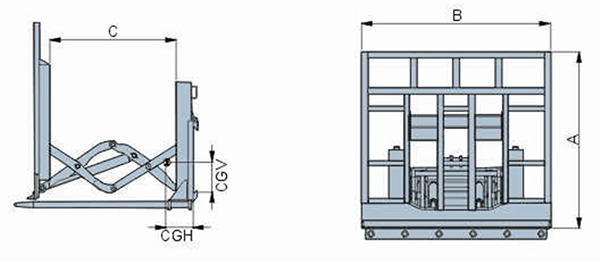

主要參數介紹

承載能力@載荷中心
（kg@mm）		 型號 推出行程C
（mm）		 貨叉有效長度
（mm)		 面板高x寬AxB
（mm）		 自重
（kg）		 失載距ET
（mm）		 水準重心CGH
（mm）		 適配堆高機
  （t）
1000@500 TL10C-A7 900 910 1500x1500 600 255 220 1-2.5t
1000@500 TL10C-A8 1200 1165 1600x1400 720 255 295 1-2.5t
1000@500 TL10C-A9 1200 1165 1500x1500 675 255 271 1-2.5t
1000@500 TL10C-A10 1200 1400 1500x1600 730 255 330 1-2.5t
1000@500 TL10C-A11 1000 1000 1200x1100 556 255 223 1-2.5t
1000@500 TL20C-A1 900 840 1600x1200 580 255 219 1-2.5t
2000@500 TL20C-B1 900 910 1800x1500 580 255 200 3-4.5t
2000@500 TL20C-B2 900 910 1600x1200 565 255 215 3-4.5t
2000@500 TL20C-B5 1200 1165 1800x1400 650 255 210 3-4.5t
2000@500 TL20C-B6 1400 1355 1125x1400 695 255 273 3-4.5t
2000@500 TL20C-B7 900 910 1415x1200 530 255 210 3-4.5t
2000@500 TL20C-B8 1000 1000 1400x1500 620 255 240 3-4.5t
2000@500 TL20C-B9 900 910 1800x1500 650 255 340 3-4.5t
2000@500 TL20C-B10 1200 1225 1500x1500 730 255 302 3-4.5t
2000@500 TL20C-B12 1200 1165 1315x1300 660 255 260 3-4.5t
2000@500 TL20C-B15 1200 1225 1600x1450 645 255 230 3-4.5t
2000@500 TL20C-B16 1200 1165 1500x1400 640 255 238 3-4.5t
2000@500 TL20C-B17 1200 1000 2100x1400 640 255 214 3-4.5t
2000@500 TL20C-B18 1200 1200 1300x1150 620 255 246 3-4.5t
2000@500 TL20C-B19 1200 1165 1500x1400 715 255 306 3-4.5t
2000@500 TL20C-B20 1200 1225 1800x1500 680 255 253 3-4.5t
2000@500 TL20C-B21 1200 1205 1315x1300 630 255 246 3-4.5t
2000@500 TL20C-B23 1200 1165 1500x1500 720 255 280 3-4.5t
2000@500 TL20C-B24 1200 1225 1800x1600 692 255 253 3-4.5t
2000@500 TL20C-B25 1200 1205 1800x1400 705 255 272 3-4.5t
2000@500 TL20C-B26 1400   1250 1800x1800 880 255 243 3-4.5t
2000@500 TL20C-B28 1000   1000 1500x1800 715 255 243 3-4.5t

注：
1、實際的堆高機/屬具綜合承載能力請從堆高機方獲得。
2、匹配此屬具要求堆高機需增加1組附加油路。
3、此貨叉採用圓桿貨叉。

流量及壓力要求

型號 壓力值 流量值（L/min）
最大 最小 推薦 最大
TL**C 160 15 26 38
