屬具產品重要部件配置

1. 液壓系統方面：側移油缸活塞桿採用整體式，結構簡單，便於加工、維修；調距油缸設有節流閥，可調節貨叉調距速度，密封件採用NOK系列產品，質量可靠。
2. 機械性能方面：撥叉採用精鑄鋼件，不易損壞，通過支承桿聯接，結構緊湊，自重輕，安裝貨叉方便，貨叉合攏時間距較小。

主要參數介紹

承載能力@載荷中心 kg@mm 1800@500 2500@500 3000@500
型號   TY18G-A2 TY25G-A2 TY30G-B3
貨叉調距範圍 mm 28-860 28-930 28-990
叉車貨車架寬度最小值 mm 895 895 970

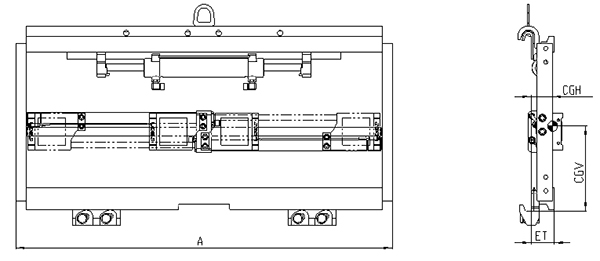

總寬 A mm 970 1040 1100
適配貨叉寬度 mm 100 100 125
自重 kg 72 78 90
矢載具 ET mm 62 62 68
垂直重心 CGV mm 218 218 275
水平重心 CGH mm 31 31 31
適配堆高機 t 1-1.8t 2-2.5t 3-4.5t

注：
1. 實際的堆高機/屬具綜合承載能力請從堆高機廠方獲得。
2. 要求堆高機需增加2組附加油路。
3. 貨叉可用堆高機自配貨叉，可掛裝Ⅱ安裝的貨叉，但貨叉長度不應超過1525mm。
4. 貨叉調距範圍：其最小值為貨叉合攏時兩貨叉的內側間距，最大值為貨叉張開時兩貨叉的外側間距。
5. 調距叉整體側移量為±100mm。

流量及壓力要求

型號 壓力值（Bar） 流量值（L/min）
最大 最小 推薦 最大
TY**G 180 4 8 11
