屬具產品重要部件配置

1. 液壓系統方面：主控制閥中載荷保持閥採用進口原裝產品;密封件均採用進口產品;高壓膠管採用錐面密封的高性能進口膠管。
2. 結構件方面：左右夾板採用高性能的合金鋼板，連接板則由高強度板材熱壓成型，抗變形性較好。
3. 機械性能方面：內置式側移功能，可以同時實現夾緊/張開以及側移功能，並且視野較好;附加兩組油路即可滿足使用要求。

視頻地址：v.youku.com/v_show/id_XNjk5ODgxNDI0.html

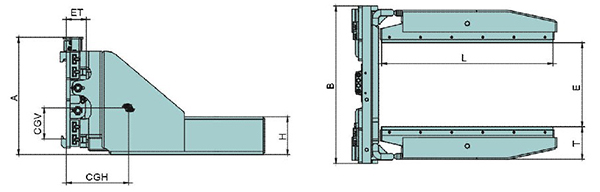

主要參數介紹



承載能力@
載荷中心（Kg@mm)		 型號 張臂範圍
(mm)		 臂高H
(mm)		 臂長L
(mm)		 壁厚T
(mm)		 框架寬度B
(mm)		 自重
(kg)		 失載距ET
(mm)		 傾翻
角度		 適配叉車
(t)
600@950 ZK06G-A1 100-1100 118 700 188 1040 513 117 / 1-2.5t
2700@500 ZK27G-A1 300-1590 234 1100 202 1010 785 132 / 1-2.5t
2700@500 ZK27G-B1 310-1600 234 1470 197 1300 1030 137 / 3-4.5t
2700@500 ZK27G-B2 300-1590 234 1100 202 1010 785 132 / 3-4.5t
2700@500 ZK27G-B3 300-1590 124 1100 195 1010 665 132 / 3-4.5t
2700@500 ZK27G-B4 700-2070 208 1260 197 1250 940 154 / 3-4.5t
2700@500 ZK27G-B6 310-1600 238 1260 198 1010 830 132 / 3-4.5t
1000@680 ZK10Q-B1 60-1400 256 1080 394 1010 770 184 95° 3-4.5t

注：
1. 實際的堆高機屬具綜合承載能力請從堆高機廠方獲得。
2. 匹配此屬具要求堆高機需增加2組附加油路。
3. 其中ZK10Q-B1為傾翻式磚塊夾。

流量及壓力要求

型號 壓力值 流量值（L/min）
（Bar） 側移動作 夾緊動作
最大 最小 推薦 最大 最小 推薦 最大
ZK**G 160 4 23 38 15 38 38
