屬具產品重要部件配置

1. 液壓系統方面：關鍵液壓元器件均採用國外原裝進口液壓產品;密封件均採用進口產品;高壓膠管採用高性能進口膠管;四檔調壓閥可用於根據不同貨物，設置不同的合適夾緊力。
2. 機械性能方面：內置側移功能，可以同時實現夾緊/張開和側移功能，並且視野較好;附加兩組油路即可滿足使用要求。
3. 結構件方面：左右夾板採用高性能鋁合金板，以減輕重量;連接板則由高強度板材熱壓成型，抗變形性能好。
4. 應用範圍：適用於對倉儲，飲料，家電及電子行業紙箱包裝產品的高效無托盤搬運，節省了購置和維護托盤的費用，也節省了倉儲空間。

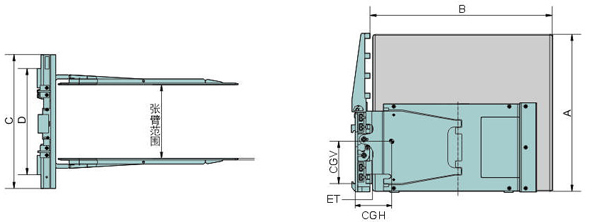

主要參數介紹

承載能力@載荷中心 kg@mm 1400@700 1400@700 1400@700 1400@700 1400@700
型號   ZX14J-A1 ZX14J-A2 ZX14J-A3 ZX12J-A1 ZX14J-A4
張臂範圍   560-1920 760-2120 590-1950 400-1550 560-1920
臂高 H mm 1200 1200 1200 1200 1200
臂長 L mm 1420 1420 1480 1220 1220
框架寬度 B mm 1040 1040 1040 1040 1040
失載距ET mm 117 117 117 117 117
水平重心 CGH mm 461 455 489 394 387
自重 kg 775 785 790 700 730
適配堆高機 t 2-2.5t 2-2.5t 2-2.5t 2-2.5t 2-2.5t

注：
1. 實際的堆高機/屬具綜合承載能力請從堆高機廠方獲得。
2. 匹配此屬具要求堆高機需增加2組附加油路。
3. 整機出廠時配有四檔調壓閥。

流量及壓力要求

型號 壓力值 流量值（L/min）
（Bar） 側移動作 夾緊動作
最大 最小 推薦 最大 最小 推薦 最大
ZX**J 160 4 15 38 19 26 38
