屬具產品重要部件配置

1. 液壓系統方面：主控制閥中載荷保持閥採用進口原裝產品;密封件均採用進口產品;高壓膠管採用錐面密封的高性能進口膠管。
2. 結構件方面：導軌總成採用高性能合金鋼板組焊而成，抗彎性能較好。
3. 機械性能方面：具有內置側移功能，可以同時實現夾緊/張開和側移功能，並且視野較好;附加兩組油路即可滿足使用要求。
4. 適用範圍：適用於壓縮海棉及橡膠的搬運，堆垛工作。

主要參數介紹

承載能力@載荷中心 kg@mm 500@1000 2200@500 1000@1000 1000@500
型號   HX05G-B1 HX22G-B1 HX10G-B1 HX10G-B2
框架寬度 mm 1680 1680 1680 1100
張臂範圍 mm 1330-3180 800-2650 800-2650 895-2320

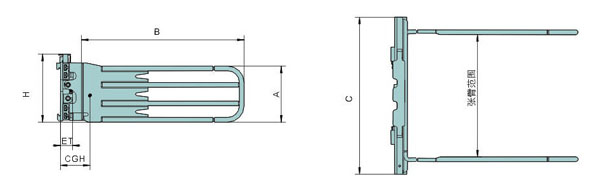

臂高 A mm 600 600 600 600
臂長 B mm 1725 2525 2825 1505
總高 H mm 730 730 730 738
自重 kg 975 990 1015 740
失載距ET mm 131 131 131 131
適配堆高機 t 3-4.5 3-4.5 3-4.5 3-4.5

注：
1. 實際的堆高機/屬具綜合承載能力請從堆高機廠方獲得。
2. 匹配此屬具要求堆高機需增加2組附加油路。

流量及壓力要求

型號 壓力值 流量值（L/min）
（Bar） 側移動作 夾緊動作
最大 最小 推薦 最大 最小 推薦 最大
HX**G 160 4 23 38 15 38 38
