屬具產品重要部件配置

1. 液壓系統方面：配帶可調節壓力控制閥，可根據要求自行調整;密封件採用進口產品;高壓膠管採用錐面密封的高性能進口膠管。
2. 結構件方面：主要部件選用高強度鋼板，抗變形性較好，外形設計合理，簡潔大方。
3. 機械性能方面：通過油缸調節，可根據貨物高度不同進行張開/夾緊的調節，視野較好;附加1組油路即可滿足使用要求。
4. 應用範圍：目前廣泛應用於食品，飲料，進出口貿易等行業，主要用於將貨物穩定在托盤上，避免在搬運過程中因貨物過高而滑落。

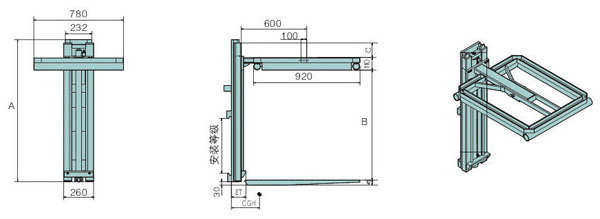

主要參數介紹

承載能力@載荷中心 kg@mm 2000@500
型號   WD20J-A1 WD20J-A2 WD20J-A3 WD25J-A1
行程範圍 B mm 955-1965 1485-2495 1085-2095 1300-2550
總高 A mm 1240 1770 1290 1700
高度 C mm 170 170 170 150
頂框厚度 F mm 116 116 116 210
壓板壓緊力(可調整) bar 100-160 100-160 100-160 100-160
自重 kg 275 310 250 320
失載距ET mm 126 126 126 140
壓板長度 D mm 1100 1100 910 910
壓板寬度 E mm 1100 1100 910 780
水平重心CGH mm 340 320 290 235
適配堆高機 t 1-2.5t 1-2.5t 1-2.5t 1-2.5t



承載能力@載荷中心 kg@mm 3000@500
型號   WD30J-A1 WD30J-A2 WD30J-B1 WD30J-B2 WD30J-B3
行程範圍 B mm 955-1965 955-1965 955-1965 955-1965 955-1965
總高 A mm 1240 1240 1240 1240 1240
高度 C mm 170 170 170 170 170
頂框厚度 F mm 116 116 116 116 116
壓板壓緊力(可調整) bar 100-160 100-160 100-160 100-160 100-160
自重 kg 240 250 240 275 260
失載距ET mm 126 126 126 126 126
壓板長度 D mm 910 910 910 1100 1100
壓板寬度 E mm 780 910 780 1100 1000
水平重心CGH mm 275 290 275 340 315
適配堆高機 t 1-2.5t 1-2.5t 3-4.5t 3-4.5t 3-4.5t

注：
1. 實際的堆高機/屬具綜合承載能力請從堆高機廠方獲得。
2. 匹配此屬具要求堆高機需增加1組附加油路。

流量及壓力要求

型號 壓力值（Bar） 流量值（L/min）
最小 最大 最小 推薦 最大
WD**J 100 160 19 30 38
