屬具產品重要部件配置

● 液壓系統方面：側移油缸採用柱塞缸，其結構簡單，加工方便。密封件全部採用NOK系列產品，質量穩定可靠。
● 結構件方面：上下橫梁採用高強度板，油缸外有擋板，可以保護活塞桿不受損壞；
● 機械性能方面：油缸內置於上橫梁，結構緊湊，能有效提高側移器承載能力，活塞桿兩端裝有緩衝環，可以減小衝擊，保護貨物；同時將側移器功能和貨叉架功能合二為一，從而降低了門架的前懸，大幅度提高了整車的性價比、承載能力以及整機可靠性。

主要參數介紹

承載能力@載荷中心 kg@mm 1800@500 2500@500 3000@500 3500@500
型號   ZC15 ZC20 ZC30 ZC35
安裝等級   II II III III
適配堆高機 t 1~1.8t 2~2.5t 3t 3.5t

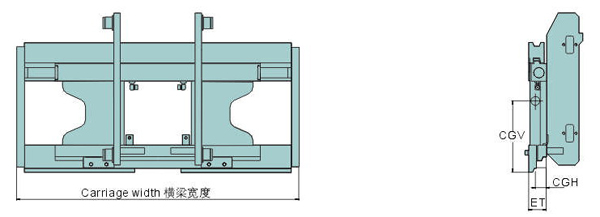

橫樑寬度 mm 970 1040 1100 1100
失載距ET mm 70 70 75 85
自重 kg 115 134 167 220

注：
1. 由於不同型號的堆高機門架配合狀況不同，該側移器的豎板和滾輪軸須與之相配合，訂購時請提供相關的堆高機貨叉架圖紙。
2. 供貨狀態不包括滾輪組件；
3. 要求叉車需增加1組附加油路；
4. 側移總量為：200（±100）mm；

流量及壓力要求

型號 壓力值（Bar） 流量值（L/min）
最小 最大 最小 推薦 最大
ZC 140 210 4 8 11
