屬具產品重要部件配置

● 液壓系統方面：活塞桿採用整體式，結構簡單，便於加工、維修；密封件全部採用NOK系列產品，質量可靠；設計有節流片，可以調節側移速度。
● 性能方面：滑塊採用改性工程塑料耐磨材料，壽命長。

主要參數介紹

承載能力@載荷中心 kg@mm 1800@500 2500@500 3000@500
型號   AC15 AC20 AC30
安裝等級   II II III
適配堆高機 t 1~1.8t 2~2.5t 3~3.5t

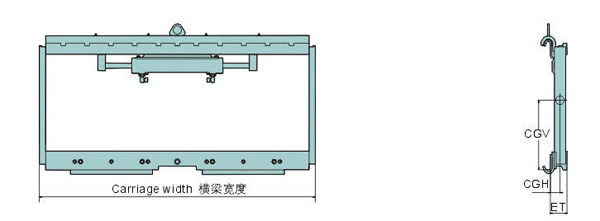

橫樑寬度 mm 970 1040 1100
堆高機貨叉架寬度最小值 mm 600 800 800
自重 kg 51 55 72
失載距ET mm 63 63 68
垂直重心CGV mm 220 220 295
水平重心CGH mm 25 25 28

注：
1. 供貨狀態不包括滾輪組件；
2. 要求堆高機需增加1組附加油路；
3. 側移總量為：200（±100）mm；

流量及壓力要求

型號 壓力值（Bar） 流量值（L/min）
最小 最大 最小 推薦 最大
AC 140 210 4 8 11
