屬具產品重要部件配置

1. 液壓系統方面：在旋轉油路上採用雙向液壓鎖，以實現雙向液壓自鎖，確保工作時的安全；馬達、閥及密封件均採用原裝進口產品，旋轉油鉸帶自鎖功能；高壓膠管採用錐面密封的高性能膠管。
2. 結構件方面：左右夾板採用高性能的合金鋼板焊接而成；夾臂內側覆有可更換的防滑橡膠條，防止油桶損傷。
3. 機械性能方面：含用旋轉功能，可以同時實現夾緊/張開以及側移功能，便於油桶的擺放，並且視野較好；附加兩組油路即可滿足使用要求。

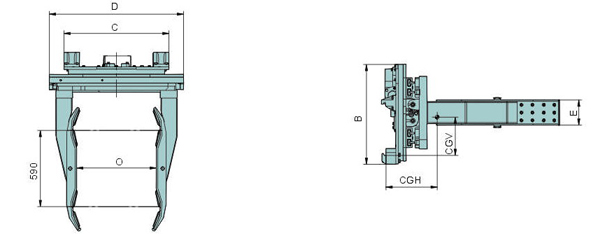

主要參數介紹

承載能力@載荷中心 kg@mm 1600@600 1900@310 1600@600 1600@600 1900@310 1600@600
型號   TJ19R-A1 TJ19R-A2 TJ19R-A3 TJ19R-B1 TJ19R-B2 TJ19R-B3
張臂範圍   470-1700 520-1750 470-1700 470-1700 520-1750 470-1700
臂高 E mm 800 235 235 235 235 520-1750
框架寬度 D mm 1040 1040 1040 1040 1040 520-1750
自重 kg 815 480 480 480 480 520-1750
矢載距 ET mm 275 222 222 222 222 520-1750
總高 B mm 800 807 807 807 807 520-1750
水平重心 CGH mm 380 142 807 807 807 520-1750
適配堆高機 t 1-2.5t 1-2.5t 3-4.5t 3-4.5t 3-4.5t 3-4.5t

注：
1. 實際的堆高機/屬具綜合承載能力請從堆高機廠方獲得。
2. 要求堆高機需增加2組附加油路。

流量及壓力要求

型號 壓力值（Bar） 流量值（L/min）
側移動作 夾緊動作
最小 最大 最小 推薦 最大 最小 推薦 最大
TJ**R 35 160 19 38 57 15 21 38
