屬具產品重要部件配置

1. 液壓系統方面：在旋轉油路上採用雙向液壓鎖，以實現雙向液壓自鎖，確保工作時的安全；馬達、閥及密封件均採用原裝進口產品，旋轉油鉸帶自鎖功能；高壓膠管採用錐面密封的高性能膠管。
2. 結構件方面：左右夾板採用高性能的合金鋼板焊接而成；夾臂內側覆有可更換的防滑橡膠條，防止油桶損傷。
3. 機械性能方面：含用旋轉功能，可以同時實現夾緊/張開以及側移功能，便於油桶的擺放，並且視野較好；附加兩組油路即可滿足使用要求。

主要參數介紹

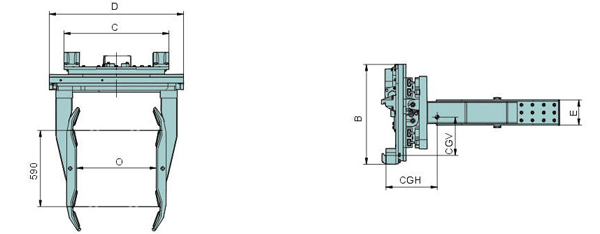

承載能力@載荷中心 kg@mm 1400@500 1000@510 1400@500 1900@500 1900@500
型號   TJ14S-A1 TJ10S-A1 TJ14S-B1 TJ19S-A1 TJ19S-B1
張臂範圍   320-1540 400-1400 320-1540 520-1750 520-1750
臂高 E mm 230 235 230 235 235
框架寬度 D mm 1040 1040 1040 1040 1040
總高 B kg 550 660 677 650 680
矢載距 ET mm 138 138 143 138 143
自重 mm 440 380 458 340 372
水平重心 CGH mm 243 144 233 100 97
適配堆高機 t 1-2.5t 1-2.5t 3-4.5t 1-2.5t 3-4.5t

注：
1. 實際的堆高機/屬具綜合承載能力請從堆高機廠方獲得。
2. 要求堆高機需增加2組附加油路。

流量及壓力要求

型號 壓力值（Bar） 流量值（L/min）
側移動作 夾緊動作
最小 最大 最小 推薦 最大 最小 推薦 最大
TJ**S 35 160 4 11 21 15 21 38
